体育馆用木质地板应具备的基本特性和六项主要功能指标、主要结构类型及发展现状

2019-08-09

随着体育事业的蓬勃发展，运动场馆建设科技含量也越来越高。体育木地板将向着具有高科技含量、良好的运动功能和保护功能、使用寿命延长等方向发展。本文试图根据国际运动木地板发展实际，阐述体育馆用木质地板应具备的基本特性和DIN18032-2中所规定的六项主要功能指标以及体育馆用木地板的主要结构类型，以期为我国体育馆用木质地板的研究、设计、制造、铺装和应用提供参考。



体育馆用木质地板（简称体育木地板），是一种具有独特功能、符合生物力学特性的专用地面工程复合材料，是体育馆设施的重要组成部分。根据体育馆的级别、用途和生产成本，体育木地板大致可分为竞技、训练、教学和健身用3类。

竞技用体育木地板的结构材料与设计、施工技术及验收规范是否达到要求，是以对抗性较强的篮球比赛来衡量，应符合国际业余篮球联合会（FIBA）认可的、德国标准DIN18032-2：2001《运动地板-锻炼用体育馆和比赛用体育馆的要求及测试》；另外，我国也颁布了GB/T20239-2015《体育馆用木质地板》，明确规定了地板应达到的功能性指标。



1体育馆用木地板的基本特性与性能指标

国际体育地板技术委员会（OZST）将体育木地板的基本特性概括为：运动功能、保护功能和技术功能。

①运动功能

指体育木地板应尽可能满足各种体育运动在技术上的使用要求，能避免运动者对木地板作用载荷时产生危险；避免运动中过多地消耗能量，产生运动性疲劳。衡量地板这些功能的检测指标有：标准垂直变形，相对垂直变形率，球的反弹率，滑动摩擦系数，平整度，噪声扩散和振动传播，以及木地板层、赛场的画线标志。

②保护功能

是体育木地板必须具备的特性之一，可减少运动员跌倒时所受的伤害。为减少运动者所产生的载荷，有时需要附加铺垫合成面层，如羽毛球、排球、乒乓球和柔道等项目用的地板。该项功能规定了地板应满足：冲击吸收率，标准垂直变形，相对垂直变形率，滑动摩擦系数，平整度，附加面层和木质地板开洞等检测指标。

③技术功能

当体育器械或装置在木地板上移动时，地板可长期保持地板的体育功能、保护功能及使用性能，需满足：地板结构、地板层、地板开洞、地板与墙壁和相邻地面层的连接、滚动载荷、残余压痕、赛场画线标志（有要求时）和场地加温要求等各项指标的要求。

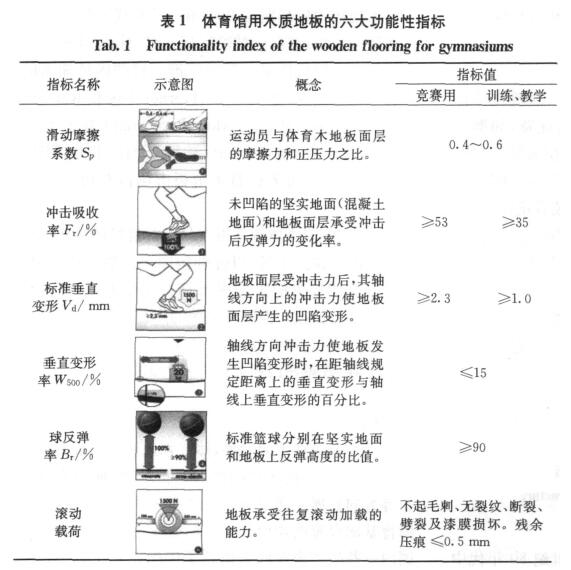

OZST已将体育木地板的三大特性进一步量化，采用DIN18032-2中所规定的6项主要功能指标来评价质量，我国的GB/T20239-2015也给出这些功能指标的相关规定。





2体育木地板的主要结构类型

体育木地板是多种材料复合的结构体，根据用途、结构形式、应用材料不同可分为：单层（经济结构型）、双层和多层复合型式。

各种结构的组成单元包括：面层、毛地板、龙骨、防潮层、弹性垫层等。面层：主要由实木地板或实木集成地板组成；毛地板：一般为各种人造板（如胶合板或刨花板等）；龙骨：材料为实木、集成材、人造板（胶合板或单板层积材）；防潮层：面层地板与毛地板层之间采用无纺布，建筑地面之上采用聚乙烯泡沫薄膜；弹性垫层：一般为橡胶板或体育地板专用橡胶垫。

2.1单层结构地板由面层和龙骨组成，一般不设毛地板层和防潮层。适用于一般性的训练和娱乐性比赛，其冲击吸收率和垂直变形率指标，只需分别达到竞赛标准规定值的33%和56%即可，常用于场地面积在600～800㎡的中小型体育馆，如一些建造规模小、投资少、使用频率和密度相对稳定的中小学、社区、工企的业余健身用场馆。

2.2双层结构为组合型结构，主要由面层、防潮层、毛地板层、龙骨和弹性垫层等构成。防潮层置于面层地板与毛地板层或建筑地面之间，以防止因地面层温湿度变化，引起地板的结构变形或起鼓。双层结构木地板中，毛地板层和龙骨层的结构，需根据不同的要求来决定，有双层斜铺结构、主辅龙骨结构等多种形式。双层结构的体育木地板可基本满足竞技比赛的要求，也是目前国内外较为广泛采用的一种结构型式，分标准型和多功能型2种，区别在于结构中的材料组合形式不同，但两者的功能性指标均应满足国家标准要求。主要应用于2000～3000㎡的中型体育场所，以及配套设施较为齐全，有固定型或移动型看台，适用于建造投资较高、使用频率和密度中等、可承接国内或国际高水平的室内单项竞技比赛的政府和高校综合性体育馆。

2.3多层复合结构是集单层、双层结构复合为一体的一种高档体育木地板，主要用于世界级高水平的竞技比赛，如奥运会、世锦赛等。此类地板不仅在结构底层安装有弹性垫，在毛地板层与龙骨层、龙骨层与龙骨层之间均有缓冲弹性垫；在结构板与龙骨间，还安装有定位装置，充分保证了结构的整体性和特殊的功能性，是目前最为完美和昂贵的专用地板系统。



3发展现状及建议

我国体育木地板的生产始于20世纪80年代中期，年生产量超过400万㎡，且以每年15%的速度递增。由于起步较晚，与国际先进水平存在一定的差距。据不完全统计，目前我国生产体育木地板的企业约有100家，其中专业生产体育木地板、且年生产能力在20万㎡以上的企业不足10家。产量和产品质量均不能满足现有体育馆建设的需求。

2006年以前，由于没有统一的标准，体育木地板的结构设计形式五花八门，且无科学依据；有些企业虽参考了国外先进国家的体育木地板标准，但也仅限于指标数据的参照和结构形式的模仿，无法对产品的性能指标进行控制，产品质量良莠不齐。在结构、功能、技术标准和参数、铺装方式等方面，尚未形成统一的认识，供需双方在设计、生产与铺装上，亦缺乏沟通与合作。

我国现有的体育馆，无论是质量还是数量，远不能满足我国体育事业快速发展的需要，而且绝大多数体育馆使用的地板，均为70年代前后按民用地板的形式铺设而成，既不适应高水平竞技比赛的要求，而且使用年限也已超过寿命期限（一般为10—15年），急需改造。

在近十年建成的体育馆中，国内品牌体育木地板的市场占有率约为80%，其余为国外知名品牌。国外体育木地板的应用历史较我国长远，特别是体育木地板的标准制定和应用。具有代表性的是德国体育木地板标准，已被国际相关组织指定为最高竞技用体育木地板质量的验收标准。

目前国外的体育木地板品牌，如美国的Connor、Horner、Pss；德国的Haro；意大利的Mondo、Seicom；丹麦的Junckers和法国的Tarkett，属于较早获得FIBA的认可的品牌，并且在世界体育木地板市场占有约70%的份额，在中国占有将近10%的市场份额（加索尔地板也活跃于中国市场）。

国内也涌现出一批实力雄厚的自主品牌，如欧氏地板、博纳地板、凯洁地板，在各个环节参照FIBA和德国DIN标准，得到了国家体育用品质量监督检验中心的专业认证，极大地推动了中国体育馆木地板行业的发展，其中欧氏地板更是占据了中国将近40%的市场份额，且发展势头非常强劲。

近年来，国外体育地板产品以其良好的结构设计和性能进入我国市场，以弥补国内产品的供应不足，并以强大的势头抢占国内市场。迄今为止，已抢占约10%的市场份额，对国内市场有着不小的冲击。但国外品牌的产品价格昂贵，且施工、售后等服务有待完善，尚不能完全适应我国的经济水平和实际需求，故短期内还无法大量占据我国市场。



4结语

随着科学技术的发展，体育木地板将向着具有高科技含量、良好的运动功能和保护功能、使用寿命延长等方向发展。尤其是2008年北京奥运会的成功举办之后，推进我国体育基础设施的建设和体育木地板产业迅速进入一个迅猛发展期。国内一些生产企业已意识到了中国体育木地板巨大的市场潜力，积极与科研院所合作，研制与开发高标准的体育木地板；有关部门也根据我国的实际情况，借鉴国际体育木地板的先进标准，制订我国的、具有自主知识产权的体育木地板标准；检测机构引进了世界先进水平的专用检测设备。我国实施的全民健身计划，促使更多的体育场馆建设更加注重选择高标准、高质量的体育木地板，这些都将有力地推动我国体育木地板的发展以及生产水平的提高。
